船廠大門

產品介紹

船塢大門也可指柔性上疊門，指的是由寬體軟簾組成的單組或多組可上下升降堆積的門。主要有立柱、軌道、上下過梁、簾布固定架、簾布、繩輪、提升機構、安全保險機構、控制系統等部件組成。

圖1

產品結構

柔性上疊門主要由底部下過梁、水平抗風梁(簾布固定架)、開門機、簾布、活動立柱、側向導軌、密封系統、驅動傳動系統、控制系統以及安全系統等部件組成。

下過梁、頂梁

下過梁、頂梁一般采用矩形鋼管焊接而成，下過梁弦桿受力部分材質建議采用Q345B，其余可采用Q235B。下過梁兩端須設有鋼絲繩斷裂安全保護機構，頂梁用一定強度螺栓和壓板固定在上框梁(網架)上。

水平抗風梁(簾布固定架)

簾布固定架采用一定強度硬鋁合金型材，許用應力一般達到260MPa。截面形狀按上述理論設計為近似H型鋼的截面，而非規則的矩形截面，在設計中由于跨度與梁高比大于10，不考慮剪應力影響。簾布固定架型材的長度若不夠用需要進行綁接，接頭處采用專用鋁型材。擲接板的設計原理同水平梁，綁接板的材質同樣采用鋁合金，連接螺栓采用一定強度不銹鋼，避免產生電化腐蝕。

大門一般來說，梁的橫截面上同時存在著正應力和剪應力，但梁的強度通常都是由正應力強度條件控制的。梁彎曲時的正應力強度條件

σ_max=M_max/Z≤[σ]

當彎矩M已定時，最大正應力σ_max的數值與抗彎截面模量Z成反比。

因此，進行梁的設計時，在滿足所需要的抗彎截面模量的前提下，應為橫截面選擇適當的形狀，使其面積最小，以達到減輕自重和節約材料的目的。對于給定面積的矩形高度較大者較為經濟。由于橫截面上各點的正應力與各點到中性軸的距離成正比，當最外邊緣點的應力到許用應力時，靠近中性軸處的正應力很小，未能充分發揮這些材料的能力。因此，凡是靠近中性軸聚集著較多材料的截面必然就不夠合理。工字鋼和H型鋼就是在彎曲理論指導下設計出來的合理截面。工字形和H形等截面進一步發展是加大兩翼緣間的距離，去掉實心的腹板而代之以豎桿和斜桿，這樣就形成了桁架，故桁架是適用于大跨度更加合理的抗彎結構。

開門機

開門機由機座、鋼絲繩卷筒、減速電機等組成。

鋼絲繩卷筒纏繞有鋼絲繩，鋼絲繩繞過門梁上的固定導向輪，向下繞過底析架上的動滑輪，再分別固定在門上框梁上，電機帶動卷筒運轉帶動鋼絲繩進行提升。

簾布

門扇內外側由兩層聚氟乙烯、外覆PVC膜布固定在門扇鋼結構的兩側。

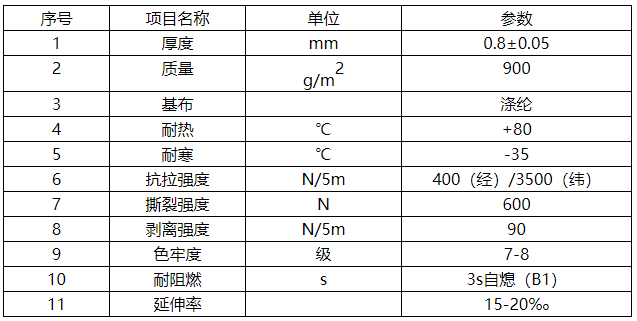

特種PVC復合面料技術數據表

活動立柱

立柱采用箱型梁結構，在滿足強度的同時重量要輕。立柱分固定部分和活動部分，固定立柱端固定在大門的上框梁(網架)上，活動立柱上端通過鉸接連接在固定立柱下端，活動立柱的底部通過電動插銷與地面相對固定。活動立柱下端與地面留有一定的間隙，來避免廠房行車在門洞口處負重和屋面承受較大雪荷載時上框梁(網架)下擾時，活動立柱與地面接觸，導致活動立柱受壓，立柱無法正常收、放。

活動立柱的上端設置有配重，下端設置有提升吊點，底部設置有檢修門，檢修門周邊有補強措施，內部安裝有電動插銷。活動立柱提升時先啟動電動插銷，拔出插銷，再啟動提升電機，通過提升鋼絲繩使活動立柱沿絞點在大門X、Z軸平面內向上旋轉;關閉時先啟動提升電機，放出提升鋼絲繩，使活動立柱在立柱本身和配重的重力作用下沿絞點在大門X、Z軸平面內向下旋轉(立柱關閉到位時關閉的動力主要由配重提供)，立柱關閉到位后再啟動電動插銷，插銷伸出，把立柱與地面相對固定。

側向導軌

側向導軌采用一定強度鋁合金，許用應力260MPa;兩側設置有鋁制擋風板，鋁制擋風板上設置有三元乙丙密封條。

密封系統

門扇與門洞兩側門框，門扇與門扇之間縫隙，均有良好密封。密封材料均采用優質三元乙丙橡膠，三元乙丙橡膠密封條性能如下

硬度(邵氏A型)≤60度。

老化系數(70℃±2×96小時)≤0.70

扯斷力≥18.63MPa。

伸長率≥4.50%。

跑性溫度＜-50℃。

驅動傳動系統

驅動電機及傳動部分由機座、鋼絲繩卷筒、減速電機等組成。

鋼絲繩卷筒纏繞有鋼絲繩，鋼絲繩繞過門梁上的固定導向輪，向下繞過底桁架上的動滑輪，再分別固定在門上框梁上，電機帶動卷筒運轉帶動鋼絲繩進行提升。

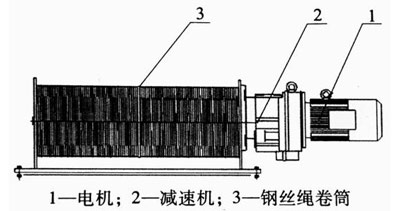

圖2 柔性上疊門的驅動系統

控制與安全系統

（1）技術保證

柔性升降大門的設計參照GB/T381-83起重機械設計規范；GBJ17-88鋼結構設計規范；GBJ18-87型鋼結構技術規范，電氣按GB/T4942.2-1993標準。

（2）聲光報警系統（警報裝置、燈亮并報警）

柔性升降大門配有聲光報警器，在升降運行時發出聲、光信號，禁止操作人員在大門升降時在下面走動。

（3）下部限位器：在立柱下方的側面，裝有傳感限位器，當下過梁到位時傳感器作用，大門關閉。提升機構立即停止運行

（4）上部限位器：在橫梁的底部裝有頂桿和非接觸式傳感限位器，當大門起升接近頂部時，頂部的上面水平框架接觸到限位器的頂桿，起升機構立即停止運行。

（5）柔性升降大門的抗風力為650kg/m²。

（6）下過梁兩端設有安全保險機構。

（7）柔性上疊門的控制箱上設有急停按鈕。

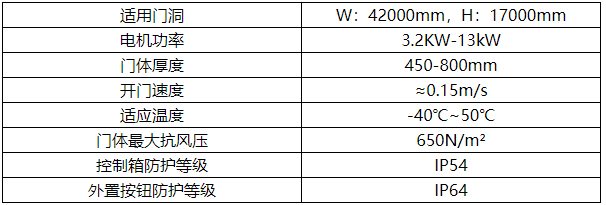

產品參數

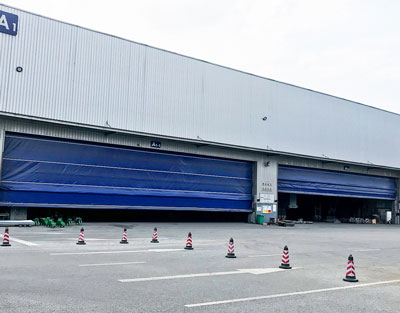

產品應用

柔性上疊門主要有立柱、軌道、上下過梁、簾布固定架、簾布、繩輪、提升機構、安全系統、控制系統等部件組成。其中過梁和簾布固定架采用優質型鋼制造，簾布選用一定強度PVC簾布，當提升機構工作時，提升機上的鋼絲繩拉動下過梁上移，將簾布固定架和簾布疊加在下過梁上，開啟到位后，由上行程限位開關限位。當提升機構反向運動，下過梁下移，實現門體的關閉。在關門到位時，由布設在繩輪上的行程限位開關限位，在門體運行過程中，如出現鋼繩斷裂，安全保險機構作用，防止門體墜落。控制采用PLC變頻控制變頻，門體在運行過程中，緩啟緩停，主要適用于船廠、大型車間、飛機庫等場合。
